výkon protlačování při tloušťce plechu 3 mm   20  mm

vřeteno        MK IV
hloubka vrtání       160     mm

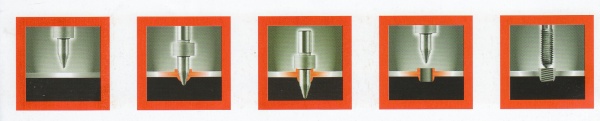

Tvarování otvorů protlačováním slouží na vytvoření otvorů do tenkostěnných kovových materiálů, s možností následného tváření závitů.

vyložení       300  mm
průměr sloupu       125  mm
využitelná plocha stolu (š x d)     590 x 450 mm
T-drážky počet : 2, vzdálenost : 160 mm, rozměr/ šířka :  14 / 26
ukazatel počtu otáček      digitální
ukazatel hloubky vrtání      digitální
doraz hloubky vrtání      přesné nastavení
výškové nastavení stolu      ozubeným hřebenem
rozměry bez obalu (šxhxv)     590 x 830 x 2100 mm
rozměry s obalem (šxhxv)     670 x 1100 x2140 mm

posuv      ruční

vzdálenost vřeteno / stůl     150 - 700 mm
hmotnost       420 kg

Provedení R1 : obj.č. 205212

motor třífázový 400 V, jednosměrné otáčení   3,0    kW
počet otáček vřetena s předlohou, plynulá regulace  500 – 4000 1/min.

Provedení R2 : obj.č. 205213

motor třífázový 400 V, pólově přepínatelný   1,5 / 3,0   kW
počet otáček vřetena s předlohou, plynulá regulace  250 – 4000 1/min.

Příslušenství :

svěrák s prizmatickými čelistmi, šířka čelistí : 120 mm, rozpětí 120 mm

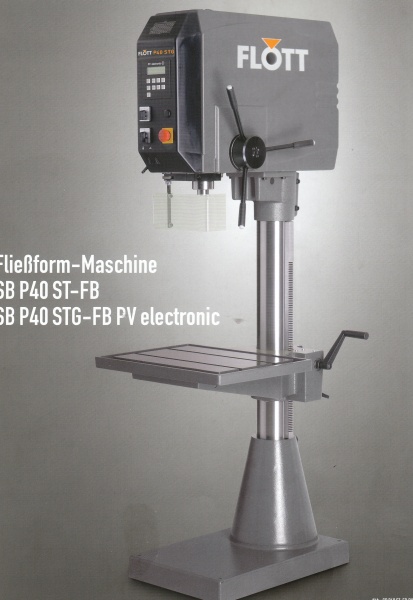

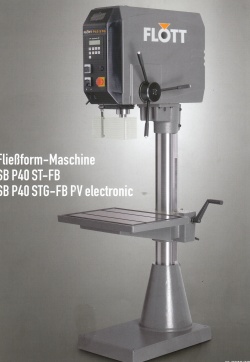

Přiložené foto - stroj v provedení se strojním posuvem, elektromagnetickou spojkou a digitálním displejem - viz níže.

Kód: 201212-3
